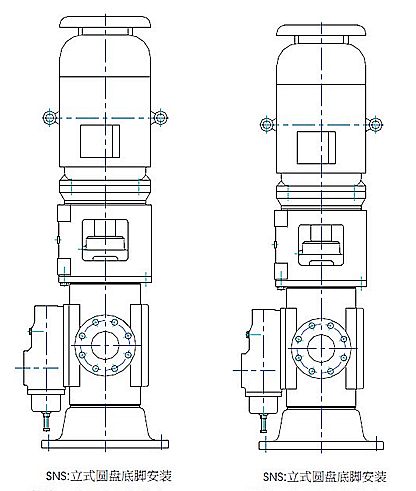

SNS立式三螺桿泵
SN三螺桿泵特點
1.轉子液壓平衡，振動小，噪音低。
2.輸出穩定，無脈動。
3.高效率。
4.具有很強的自吸能力。
5.零部件采用通用性強的系列化設計，具有多種安裝方式。
6.結構緊湊，體積小，重量輕，可在較高轉速下工作。
●SN三螺桿泵輸送介質種類：
a. 潤滑性液體：如機械油，滑油，重油，渣油
b. 低潤滑性液體：如輕柴油，重柴油，含蠟稀油
c. 粘性液體：如各種合成橡膠液和人造膠液，乳化液
●SN三螺桿泵應用：
·在供熱設備中用做燃油，燃油供應和輸送泵。
·在機械工業中用做液壓，潤滑和搖控馬達泵。
·在化學石油化工和食品工業中用做裝載，輸送和供液泵。
·在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
●SN三螺桿泵形式代號
| SN |
F |
210 |
R |
46 |
K |
2 |
Y- |
W3 |
| 系列 |
型式 |
規格 |
主桿方向 |
螺旋角度 |
結構特性及軸承 |
密封 |
泵體 |
材料組合 |
a.從驅動端看,若要求泵軸順時針轉動,則選R,逆時針轉動,則選L.
| 系列 |
主要特征 |
大流量L/min |
規格范圍 |
大排出壓力Mpa |
| SN |
低壓,單吸軸向力液壓平衡 |
5300 |
40-5300 |
4.0 |
●SN三螺桿泵形式
| 符號 |
結構說明 |
| H |
臥式底腳安裝泵 |
| F |
端法蘭連接泵 |
| S |
立式柱腳安裝泵 |
| E |
泵轉子組件,桿套插裝泵 |
| T |
吊裝浸沒泵 |
| G |
同側進出口法蘭連接泵 |
| C |
O型進出法蘭連接泵 |
●SN三螺桿泵螺旋角
| 規格 |
40 |
80 |
120 |
210 |
280 |
440 |
660 |
940 |
1300 |
1700 |
2200 |
2900 |
3600 |
5300 |
| 主桿螺旋角 |
38 |
36 |
42 |
40 |
43 |
40 |
40 |
42 |
38 |
70 |
42 |
40 |
46 |
46 |
| 46 |
42 |
46 |
46 |
46 |
46 |
44 |
46 |
42 |
46 |
46 |
|
|
|
| 54 |
46 |
54 |
54 |
54 |
52 |
46 |
50 |
46 |
|
|
|
|
|
|
54 |
|
|
|
54 |
51 |
54 |
54 |
|
|
|
|
|
|
|
|
|
|
|
54 |
|
|
|
|
|
|
●用途·應用
SN系列三螺桿泵可輸送各種無腐蝕性的油類和具有潤滑性的液體。
在供熱設備中用做燃油噴油、燃油供應和輸送泵
在機械工業中用做液壓、潤滑和遙控馬達泵
在化學石油化工和食品工業中用做裝載、輸送和供液泵
在船舶上用做輸送、增壓、燃油噴射、潤滑以及船用液壓裝置泵
在建材行業中用做液壓、潤滑裝置泵
在公路建設中用做瀝青輸送泵
主要用于潤滑油、渣油、重油、輕柴油、重柴油、瀝青等介質。
常用材料組合
|
材料組合代碼 |
泵體 |
視套 |
適用范圍 |
|
W1 |
HT200 |
稀土銅鉬球鐵 |
可中低壓輸送潤滑性較差，粘度適當?shù)囊后w，如燃油等。 |
|
W2 |
HT200 |
ZL109 |
可低壓輸送潤滑性好，粘度適當?shù)囊后w，如潤滑油等。 |
|
W3 |
QT450-10 |
ZL109 |
用于特殊場合（如船用泵）中低壓輸送潤滑性好，粘度適當?shù)囊后w，如潤滑油等。 |
|
W5 |
QT450-10 |
稀土銅鉬球鐵 |
用于特殊場合（如船用泵）中低壓輸送潤滑性較差，粘度適當?shù)囊后w，如燃油等。 |
|
W21 |
HT200 |
ZCuSn5Pb5Zn5 |
可在較低壓力下輸送潤滑性較差，或粘度較低的液體，如重油、燃油、柴油等。 |
|
W23 |
QT450-10 |
ZCuSn5Pb5Zn5 |
用于特殊場合（如船用泵）或在較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油、柴油等。 |
|
W29 |
20(焊接組件) |
ZCuSn5Pb5Zn5 |
用于有特殊要求的場所 | |
